建筑陶?；剞D(zhuǎn)窯

建筑陶粒作為一種新型環保材料，在建筑領域得到了廣泛的應用，即可制成墻板、磚等新型墻體材料，又可作保溫隔熱、樓板、輕質混凝土、水處理凈化等用途。而建筑陶?；剞D(zhuǎn)窯作為建筑陶粒生產的關鍵性設備，其性能高低直接影響到成品陶粒的品質和生產成本。

應用范圍：冶金、電力、化工、水泥、鋼鐵、選礦等。

適用物料：市政污泥、造紙污泥、印染污泥、電鍍污泥、酸洗污泥、皮革污泥、油基泥漿、鉆井巖削、頁巖、粉煤灰、一般粘土、建筑棄土、修復土、污染土、煤矸石等

免費獲取報價技術咨詢

突出優勢

1、建筑陶?；剞D(zhuǎn)窯傳動采用變頻調速，效率高，電耗低；

2、單位產品燃料能耗低。負壓操作，粉塵污染小；

3、建筑陶?；剞D(zhuǎn)窯工藝流程簡單，同時完成烘干、造粒、煅燒；

4、建筑陶?；剞D(zhuǎn)窯布置緊湊、系統設備重量輕、投資低；

工作原理

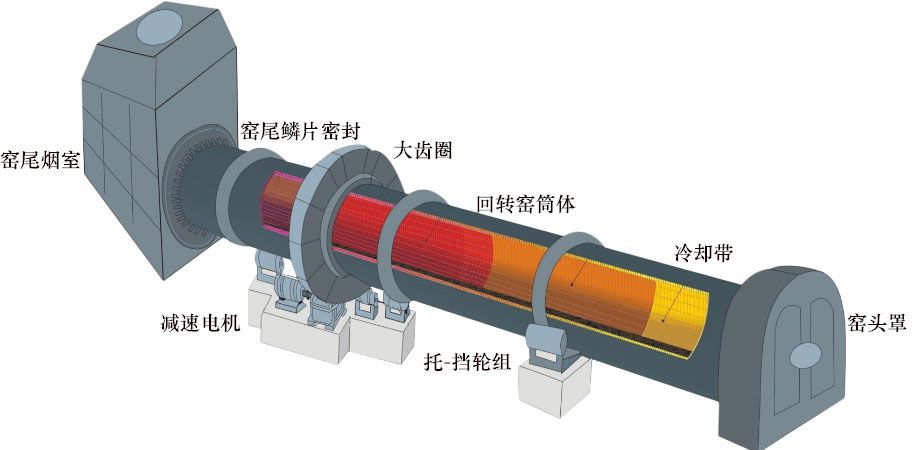

陶?；剞D(zhuǎn)窯的窯體與水平面呈3%-4%（正弦）的斜度，整個窯體通過兩個輪帶支撐在相應的托輪裝置上，在窯體軸向方向上通過窯尾的擋輪裝置防止其上下竄動；其傳動過程是變頻電機通過減速機及其配套聯軸器帶動小齒輪轉動，小齒輪與筒體中部固定的大齒圈相嚙合，然后大齒圈帶動筒體作回轉運動。

烘干過程是物料通過進料機構進入窯內，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在隨筒體回轉的同時，在軸向方向上由窯尾（高端）向窯頭（低端）運動；煅燒窯出來的高溫空氣由窯頭通過連接裝置進入烘干窯內，傳給物料，物料在移動的過程中經過烘干后，從窯頭卸料進入煅燒窯。

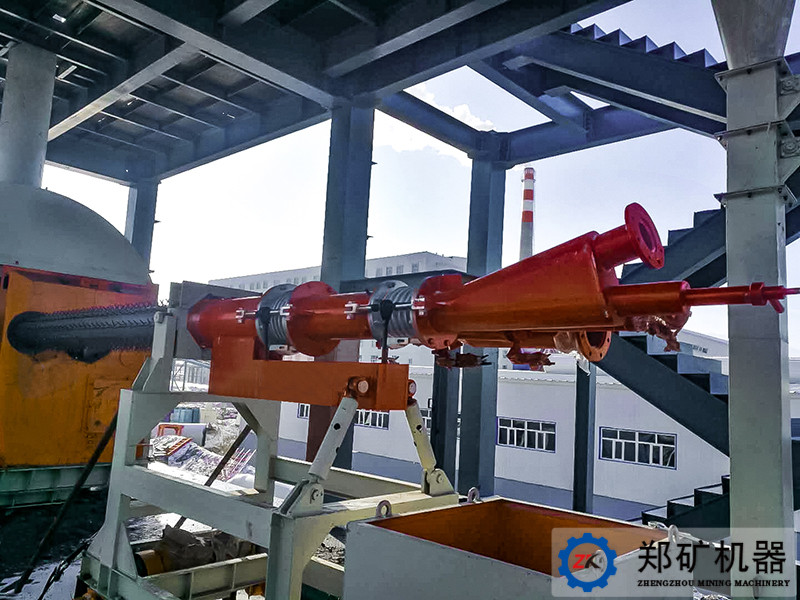

煅燒過程是物料通過烘干窯進入窯內，由于筒體是在傾斜狀態下作緩慢回轉運動，因此物料在隨筒體回轉的同時，在軸向方向上由窯尾（高端）向窯頭（低端）運動；燃料由窯頭通過燃燒器噴入窯內進行燃燒，熱量以輻射、對流、傳導等多種方式傳給物料，物料在移動的過程中經過煅燒后，從窯頭卸料進入下一道工序。

技術參數

雙筒插接回轉窯
序號	規格		生產能力		斜度（%）	筒體轉速（r/min）	減速機	電動機
序號	規格		時產量（m3/h）	年產量 (萬m3/a)	斜度（%）	筒體轉速（r/min）	減速機	型號	功率（kW）
1	預熱窯	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
	焙燒窯	φ1.6×14				1.0~5.0	ZQ650	YCT225-4B	15
2	預熱窯	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
	焙燒窯	φ1.9×16				1.0~5.0	ZQ750	YCT250-4B	22
3	預熱窯	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
	焙燒窯	φ2.2×18				1.0~5.0	ZQ750	YCT250-4B	22
4	預熱窯	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
	焙燒窯	φ2.5×20				1.0~5.0	ZSY224	YCT315-4A	37
5	預熱窯	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
	焙燒窯	φ3.0×22				1.0~5.0	ZS1250	YCT355-4A	55
6	預熱窯	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
	焙燒窯	φ3.0×22				1.0~5.0	ZS1250	YCT355-4A	55
